此篇文章简单介绍了一下 UV 拆解的方法，主要是给不太了解的 ID 同学，如果你获得了一丝丝帮助，请一键三连！祝福各位变得更强！

1、什么是 UV ?

在 Rhino 中，无论多复杂的模型，都是由单块面拼接而成，就像衣服一样，无论再华丽的服装，也是由单块的布料缝制而成。

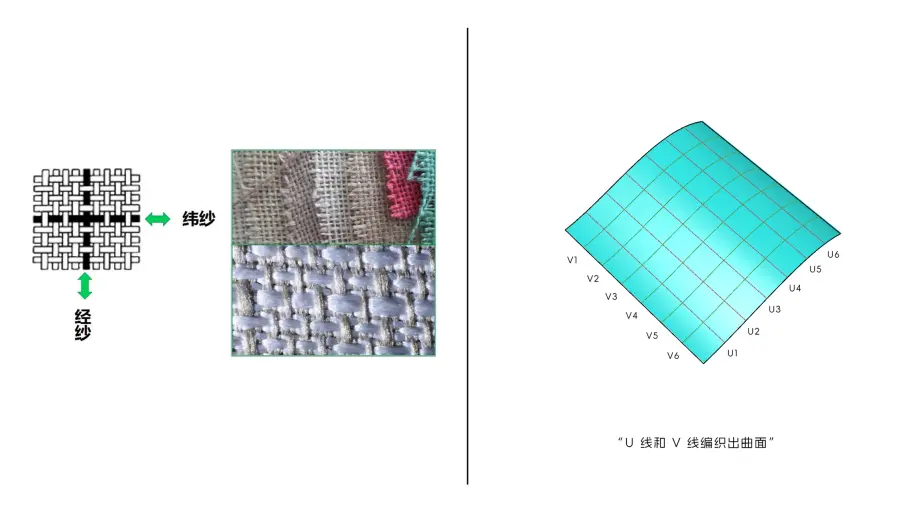

一块简单的布料，只需要多条横向的经纱和纵向的纬纱，相互交叠就可以编织出来。同理，在 Rhino 中，我们就假定把横向的经纱称作 U 线 ，纵向的纬纱称作 V 线，

曲面就可以看作由 U 线和 V 线相互交叠编制而成，这样我们就可以通过简单的二维曲线，得到任意复杂的三维曲面了，而这样形成的每一块单独的曲面，都有一个独立的 UV。

当然，以上非严谨的数学解释，只是打个比喻以便更好理解。

PS：“ 这个横向纵向和 UV 方向没有对应关系，在 Rhino 中  UV 方向可以改变 ”

上过小学的都知道笛卡尔坐标系吧，通过坐标系，平面上每个点的位置都可以表示出来。

同理，我们也可以

｛

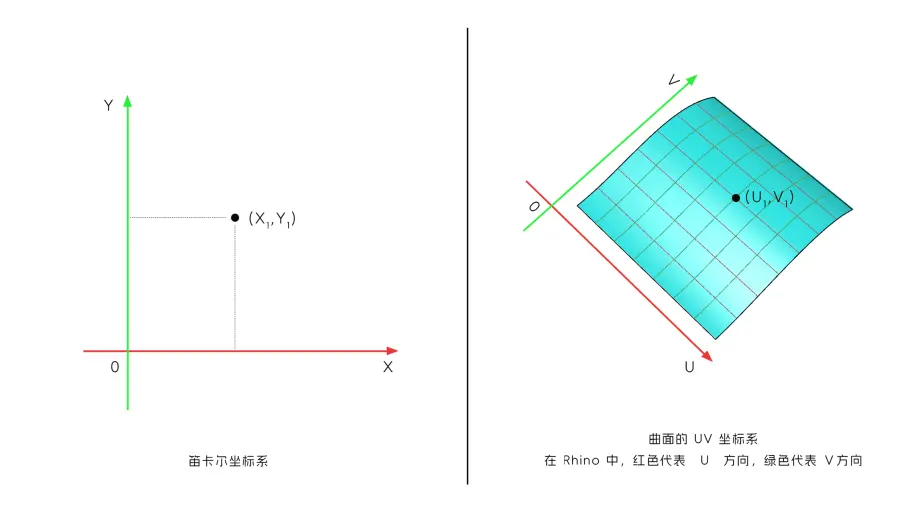

 把 UV 看作曲面的坐标系统 ｝

，曲面上的任意一个点位置，都可以通过 UV 坐标系表达出来。

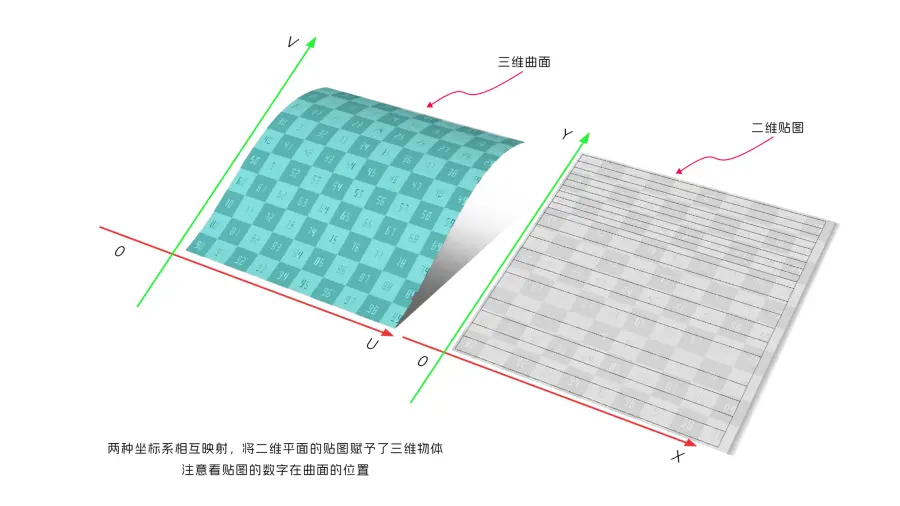

这样只需要把曲面上每个点在平面二维坐标系中表示出来，就得到了曲面 UV 坐标和平面 XY 坐标的对应关系，所以我们就可以把二维的平面贴图，通过这种映射关系贴到了三维的模型上。

2、为什么要拆 UV ?

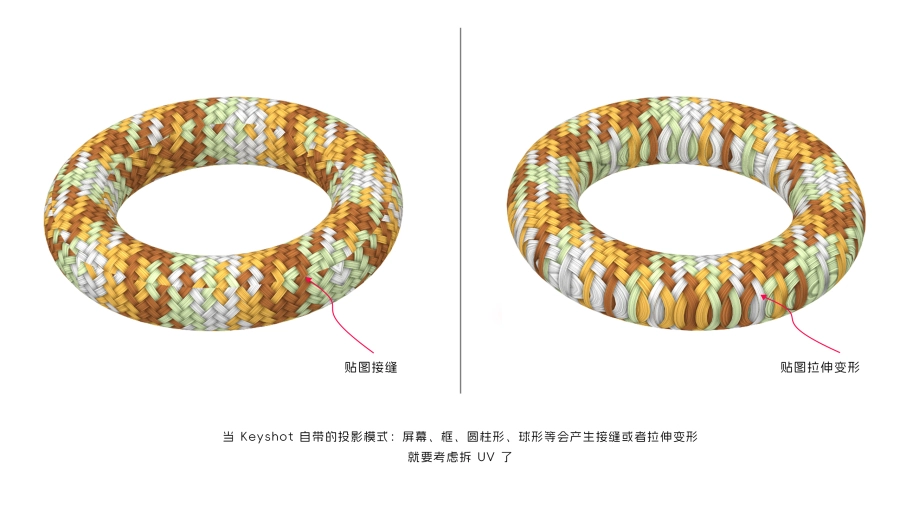

当我们渲染赋予模型贴图的时候，用 Keyshot 自带的几种贴图投影模式都会产生接缝或者拉伸变形，那就是需要拆 UV 了。

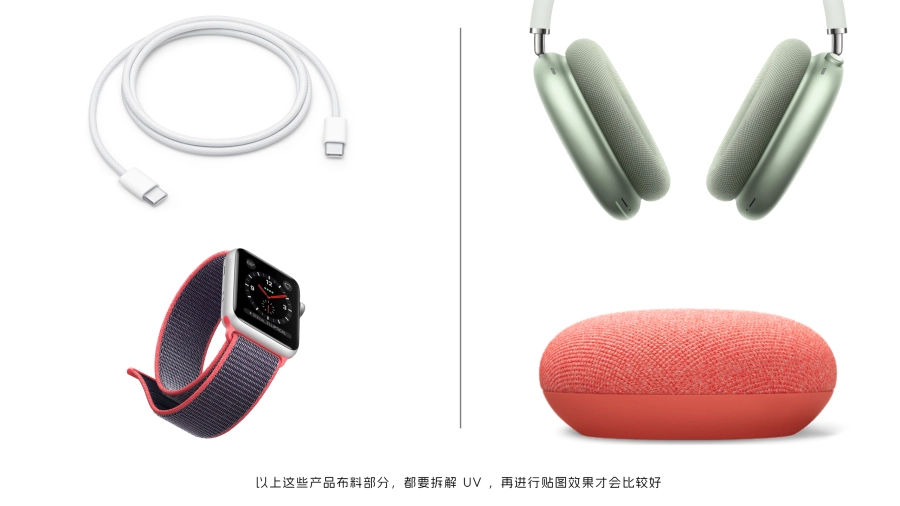

其实 ID 设计师需要拆解 UV 的情况并不多，大多数工业产品形状都很规整，没有复杂的肌理和图案，一般 Keyshot 自带的贴图投射方式都可以满足了，下面我找一些实际产品，说明一下那些情况我们需要拆解 UV 才有更好的效果。

3、如何拆 UV ?

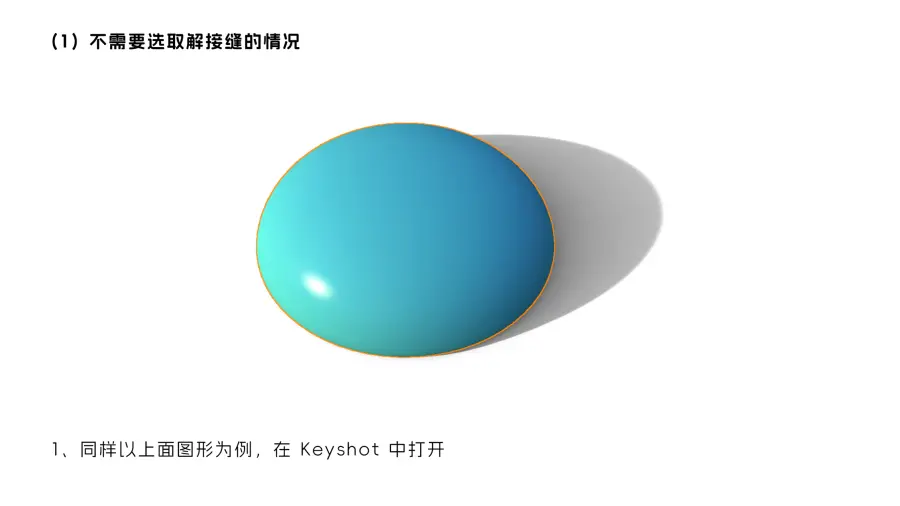

上面说过，UV 可以看作是曲面的坐标系统，对于开放的单块曲面，我们只需要让软件自动按照映射关系，将曲面展平，铺在二维平面上就行。

但是对于封闭的模型，比如一个立方体，软件如何将其展开呢？

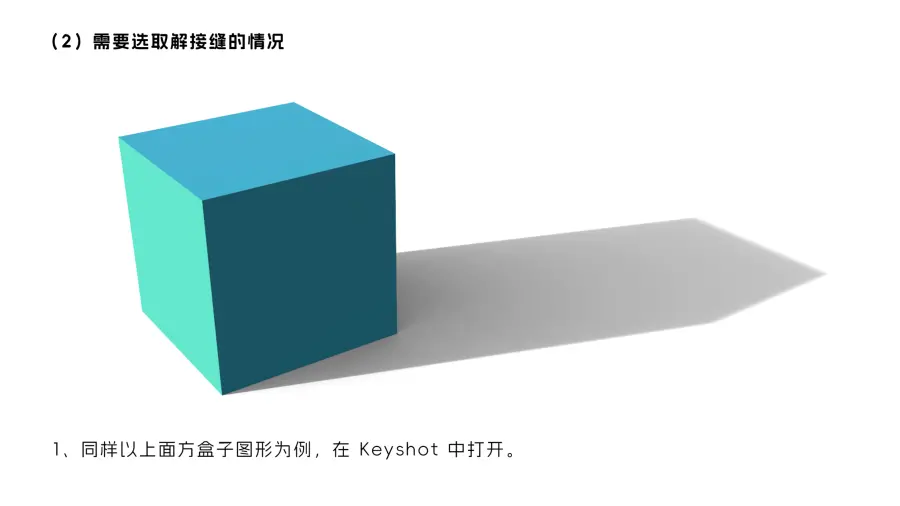

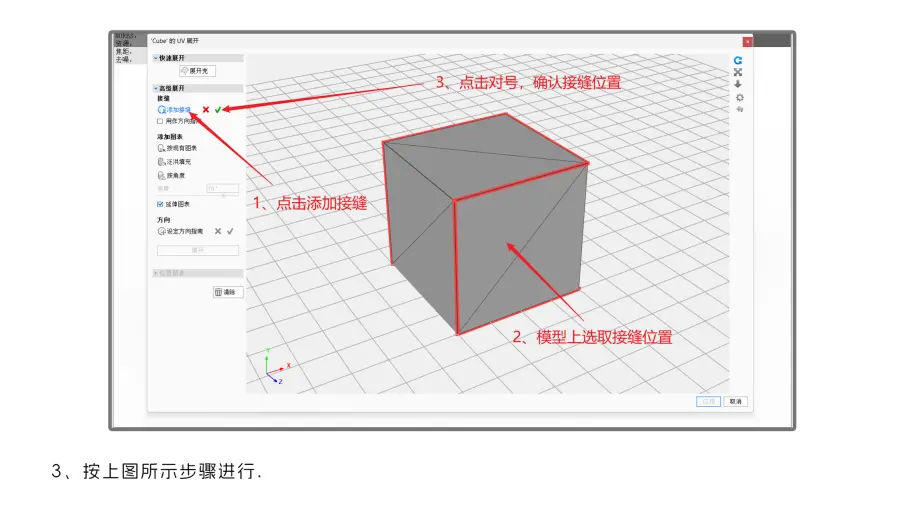

这就说到了拆解 UV 最重要的一个点，如何定义接缝的位置，接缝的意思就是软件会将模型从接缝位置剪开，再将剪开的模型展平，

铺在二维平面上。

接缝的位置决定拆解 UV 的质量，选择接缝位置的原则应该是：1、隐藏在不易看到的地方。2、拆解出来的 UV 变形小。

下面我讲一下，ID 设计师常用的几种拆解 UV 的方式：

1、用 Rhino 和 Keyshot 拆解 UV 。

2、用其他多边形建模软件，例如 C4d、Blender、Maya等软件拆解 UV。

3、用专业拆解 UV 的软件，例如 Rizom UV拆解。

PS：如你会任何一门多边形建模软件，应该不需要看这个，那些软件拆解 UV 是基本操作。我主要讲一下如何用 Rhino 和 Keyshot 拆解 UV ，至于更加专业的拆 UV 软件，可以直接去 B 站搜索相关教程即可。

如果你看了图文还是不明白如何操作，请去 B 站搜索 “ 相关软件+拆 UV ”的视频教程，更简单易懂。

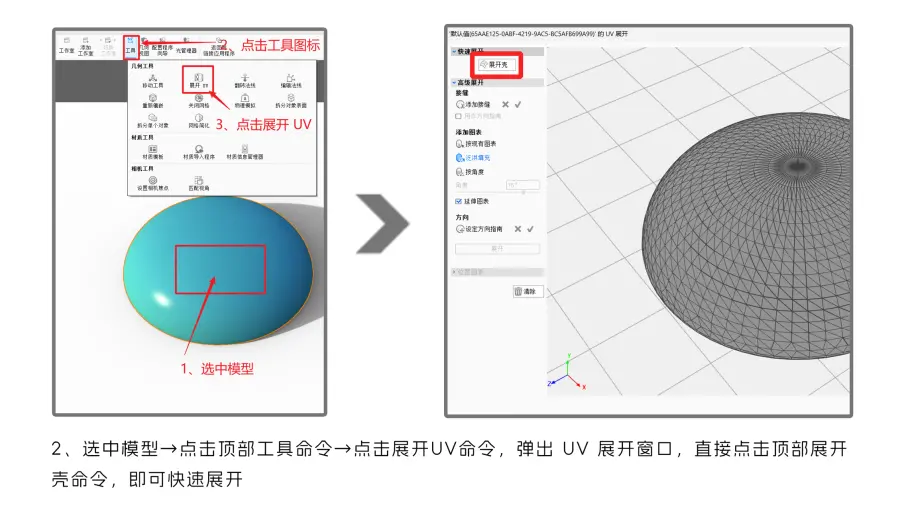

Rhino 拆解 UV：

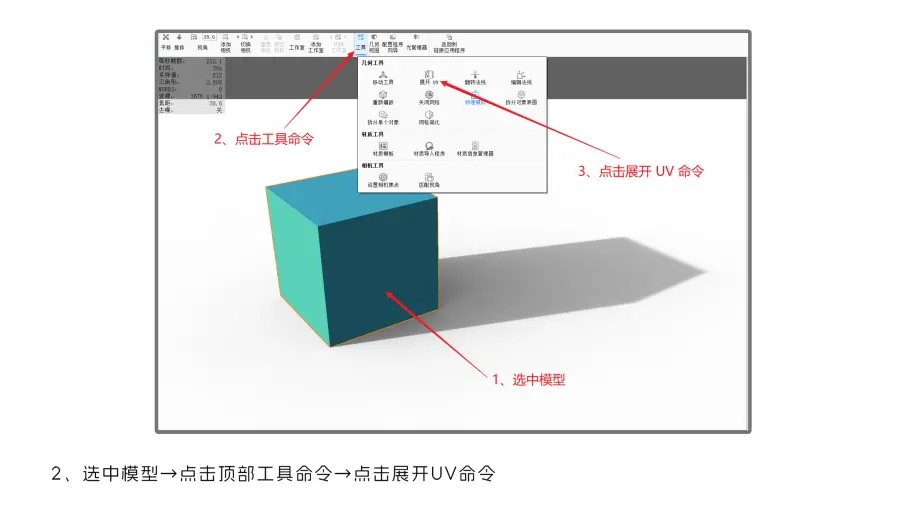

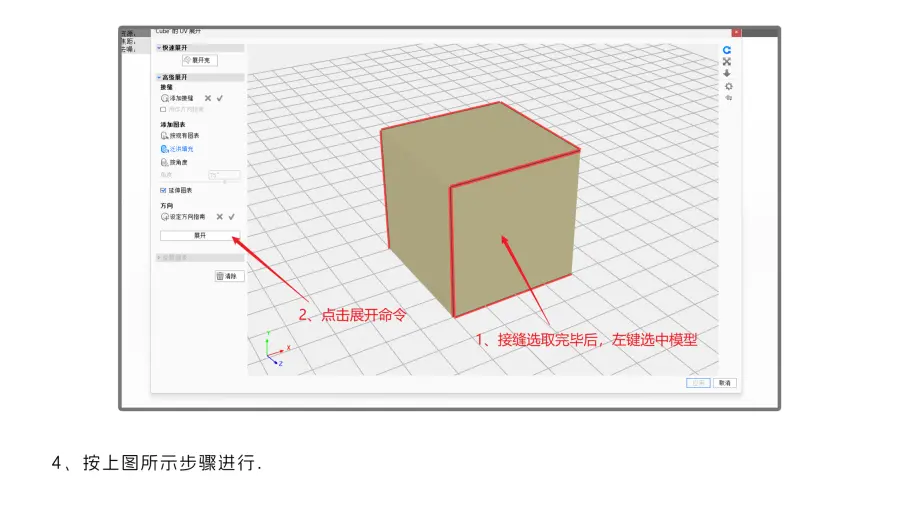

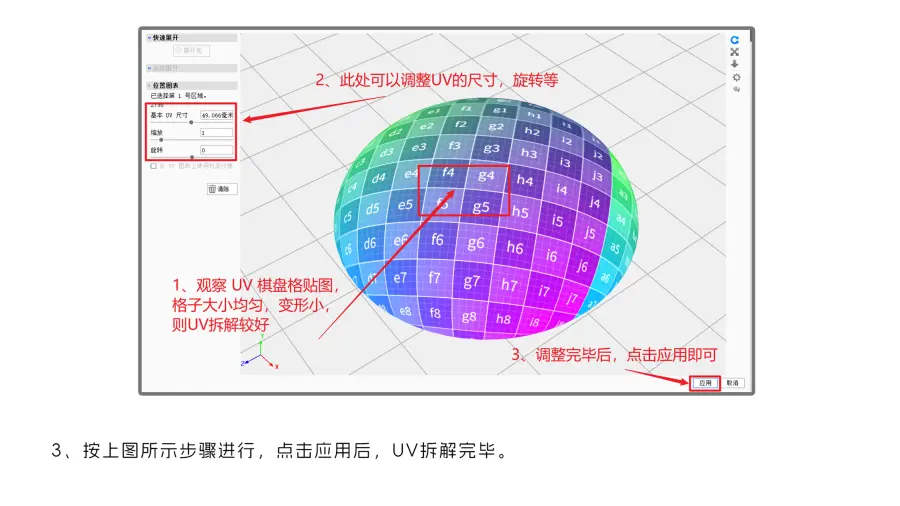

Keyshot 拆解 UV：

以上就是 Rhino 和 Keyshot 拆 UV 的大概步骤，总的来说，Rhino 和 Keyshot 拆解 UV 的功能很弱，只能应付一些简单的造型，针对复杂的模型，还是需要借助其他更加专业的软件才行。

4、拆 UV 后如何在 keyshot 使用?

拆解好了 UV 的模型，导入 Keyshot 后，该如何使用呢？

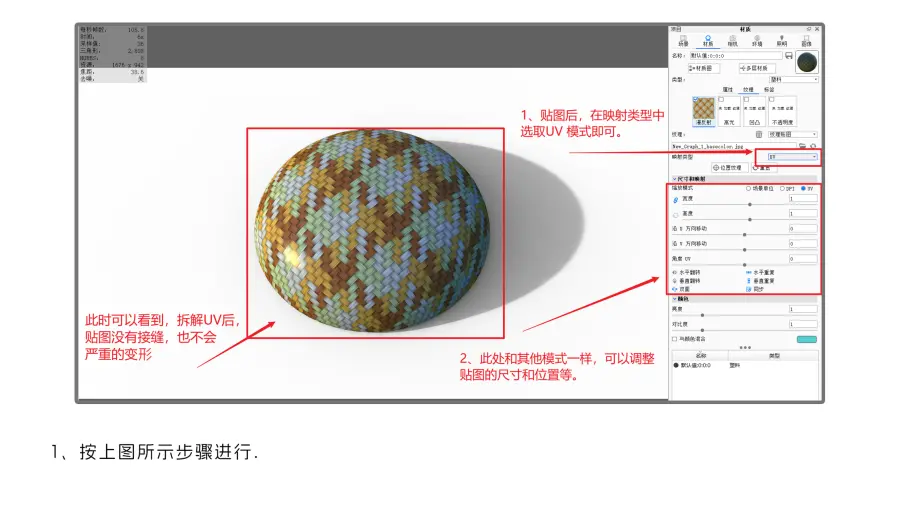

很简单，只需要我们将贴图赋予模型后，在贴图的透明方式选择 UV 即可，具体步骤如下：

感谢观看，完毕！
